# Test

### 1. 目的 <a href="#title-0-1.-09-e7-9b-ae-e7-9a-84" id="title-0-1.-09-e7-9b-ae-e7-9a-84"></a>

插座&排插成品的功能项测试

### 2. 适用范围 <a href="#title-1-2.-09-e9-80-82-e7-94-a8-e8-8c-83-e5-9b-b4" id="title-1-2.-09-e9-80-82-e7-94-a8-e8-8c-83-e5-9b-b4"></a>

适用对象：线上免开发插座&排插（非计量）方案

### 3. 测试准备 <a href="#title-2-3.-09-e6-b5-8b-e8-af-95-e5-87-86-e5-a4-87" id="title-2-3.-09-e6-b5-8b-e8-af-95-e5-87-86-e5-a4-87"></a>

**信标产测**

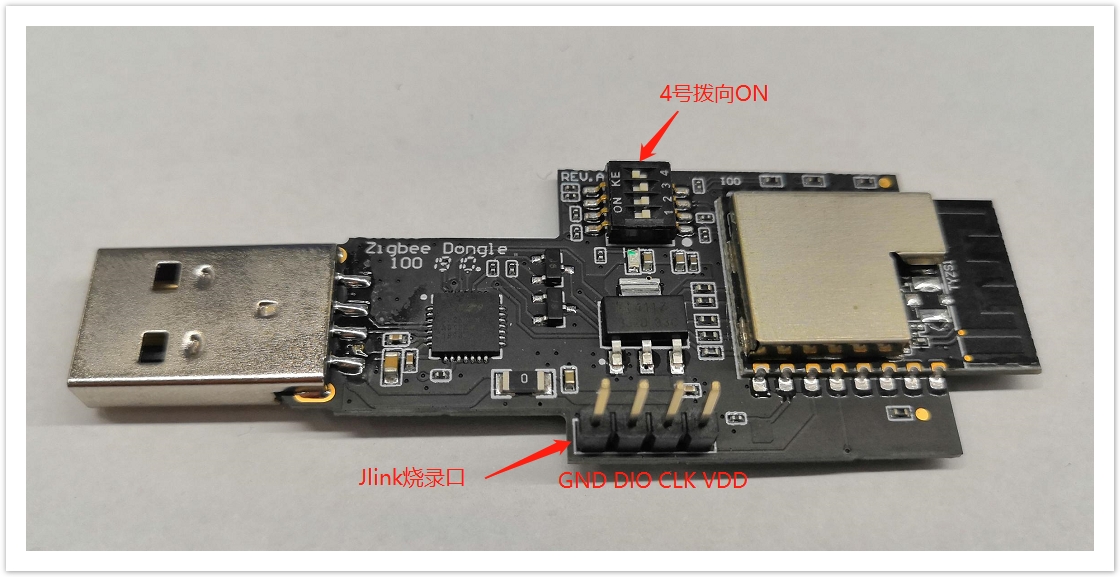

1、可主动发送产测信标的 dongle 2、产测信标拨码开关4拨向ON 3、待测成品若干

![Socket & row production test process](https://airtake-public-data-1254153901.cos.ap-shanghai.myqcloud.com/goat/20200228/a31d1c2224fb4092a2ca69141e8c7843.png)

**网关产测**

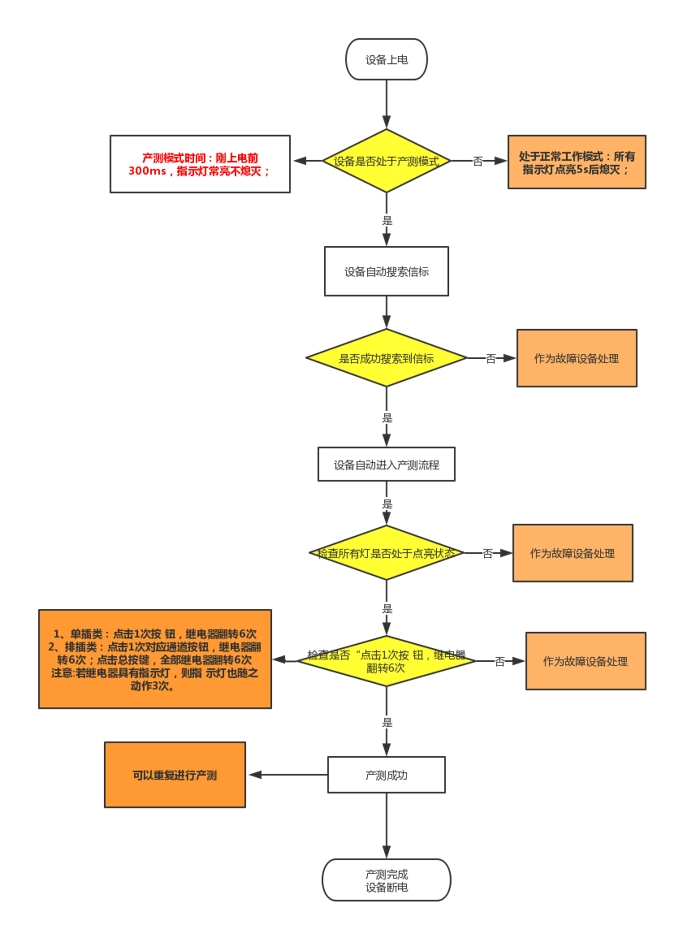

1、上位机测试软件：涂鸦生产测试平台

![Socket & row production test process](https://airtake-public-data-1254153901.cos.ap-shanghai.myqcloud.com/goat/20200228/318f8b4b18044071a2b56604643ff9eb.png)

2、zigbee 自研网关：至少准备 1 个 3、待测成品若干

### 4. 测试具体流程 <a href="#title-3-4.-09-e6-b5-8b-e8-af-95-e5-85-b7-e4-bd-93-e6-b5-81-e7-a8-8b" id="title-3-4.-09-e6-b5-8b-e8-af-95-e5-85-b7-e4-bd-93-e6-b5-81-e7-a8-8b"></a>

**信标产测**

1. dongle/Zigbee 网关切换到主动发送模式
2. 将待测成品放置在信号源 1 米范围内，上电
3. 待测成品所有指示灯（IO 口控制的电源指示灯、总电源灯、网络指示灯）点亮
4. 点击通道开关，对应通道的继电器和电源指示灯，总电源灯，网络指示灯翻转 6 次，间隔 500ms
5. 点击总开关，所有通道的继电器和电源指示灯，总电源灯，网络指示灯翻转 6 次，间隔500ms
6. 测试结束

**网关产测**

1. 将待测成品连接到 zigbee 网关
2. 在上位机测试软件输入 SN 码
3. 等待上位机测试软件执行自动化测试
4. 上位机测试软件发送指示灯测试，观察指示灯是否翻转
5. 上位机测试软件发送继电器测试，观察继电器是否翻转
6. 上位机测试软件发送按键测试，手动触发所有按键
7. 测试结束

**插座&排插-测试操作流程（产测流程示意图）**

**1. 信标产测方式**

![Socket & row production test process](https://airtake-public-data-1254153901.cos.ap-shanghai.myqcloud.com/goat/20200228/f051809a9dd9429f83b0ed581e200de8.png)

**2. 网关产测**

![Socket & row production test process](https://airtake-public-data-1254153901.cos.ap-shanghai.myqcloud.com/goat/20200228/0df3f8823d5b43d6bb3c3b6ae759b4bb.png)
