Cleaner Robot

Sweeper product program introduction

方案概述

​作为一种新兴的智能家电产品,扫地机器人受到越来越多的关注,助力于更好的家居清洁。随着扫地机器人功能的完善,APP远程智能控制逐渐成为必备功能,以满足人们快节奏生活下的家居清洁需要。通过APP的定时预约、远程操控、个性化清洁等操作,将机器与手机连接,随时随地掌控家居清洁。

涂鸦智能作为行业领先的AI+IoT平台方案商,针对惯导型、视觉型、激光型等不同扫地机器人产品,可提供WIFI模组、IoT SDK、云平台、个性化APP在内的整体解决方案,满足不同客户,不同产品的智能化和个性化需求。

Sweeper product program introduction

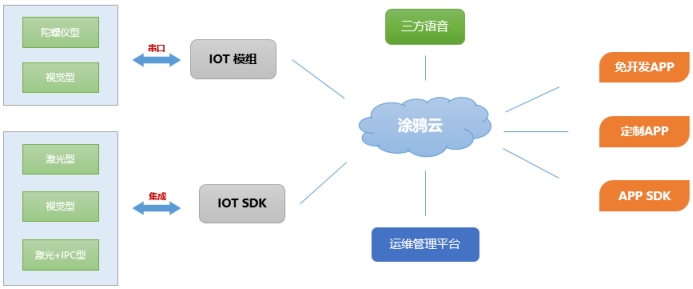

系统介绍

1、嵌入式单元,实现产品配网,将扫地机数据上传至云端,并接收云端指令。

  • IoT模组,针对普通MCU型扫地机,串口通信方式;

  • IoT SDK,针对Linux为主控的扫地机;

2、涂鸦云,全球部署的IoT平台,对所有设备和APP进行连接。

3、APP单元,提供多种形式的APP,实现对扫地机远程控制。

  • 公版APP,适用于产品快速对接,提供自定义LOGO的OEM版本;

  • 定制APP,适用于定制产品,满足各产品的个性化定制需求;

  • APP SDK,适用于用户自研APP;

4、语音单元,支持Amazon Alexa、Google Assistant等语音接入。

5、运维管理平台,可对产品OTA、运行情况、活跃情况等进行综合管理。

支持品类

支持惯导型、视觉型、激光型、以及IPC复合型的多种产品方案的接入;

主要功能

扫地机通用功能

  • 快速配网:支持EZ和AP两种配网方式;

  • 实时控制:机器启动、自动回充、手动遥控、模式清扫、吸力调节等;

  • 实时状态:清扫状态、电池电量、清扫时长、清扫面积、耗材寿命等;

  • 设备配置:耗材管理、寻找机器、音量设置、水箱调节等个性化配置;

  • 清扫记录:支持清扫记录及清扫结果云端存储;

  • 预约清扫:支持云端定时、本地定时两种方案;

  • 故障告警:支持机器故障、告警、通知等消息推送;

  • 设备分享:支持家庭管理、成员间设备分享;

  • OTA升级:支持提示/静默等方式的设备及模组升级;

  • 多语言管理:支持多种语言的配置管理和切换;

  • 语音包管理:支持多种语音包的配置管理和切换;

惯导型扫地机功能

  • 地图显示:支持清扫区/障碍区/充电桩/实时位置等信息的房间地图显示;

视觉型扫地机功能

  • 地图显示:支持清扫区/障碍区/充电桩/实时位置等信息的房间地图显示;

  • 路径显示:支持清扫路径显示;

  • 地图编辑:虚拟墙/禁区设置;

  • 模式清扫:自动/沿边/定点/指哪扫哪/划区清扫;

激光型扫地机功能

  • 地图显示:支持清扫区/障碍区/充电桩/实时位置等信息的房间地图显示;

  • 路径显示:支持清扫路径、导航路径显示、支持当前点方位显示;

  • 地图编辑:虚拟墙/禁扫区域/禁拖区域设置、区域命名;

  • 地图管理:支持房间导航地图云端管理和切换使用;

  • 模式清扫:自动/指哪扫哪/划区/局部清扫;

  • 预约设置:支持清扫、勿扰预约设置;

相关开发模块

硬件模组

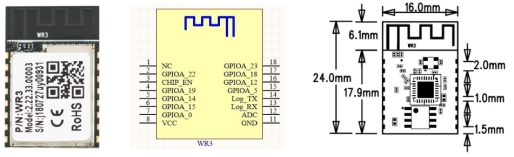

针对MCU型主板,可提供WR3型物联模组。

Sweeper product program introduction
  • 内置低功耗 32 位 CPU,可以兼作应用处理器

  • 主频 125MHz

  • 工作电压:3V-3.6V

  • 外设:7×GPIOs, 2×UARTs, 1×ADC

  • Wi-Fi 连通性

    • 802.11 B/G/N20/N40

    • 支持WPA/WPA2 安全模式

    • 802.11b 模式下+20dBm 的输出功率

    • 支持 Smart Config 功能(包括Android 和 IOS 设备)

    • 板载PCB 天线和外接天线IPEX 连接器

    • 通过CE,FCC,SRRC 认证

    • 工作温度:-20℃ to 85℃

IoT SDK

针对Linux型主板,可提供基于主芯片平台的IoT SDK。

APP SDK

提供Android和IOS两种APP SDK。

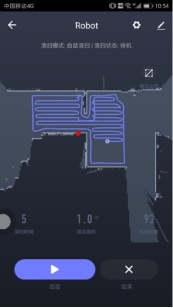

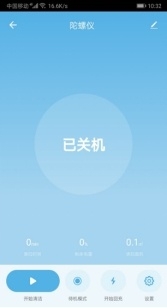

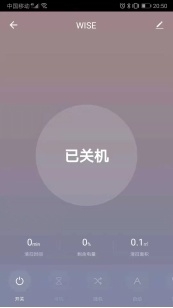

部分公版UI方案

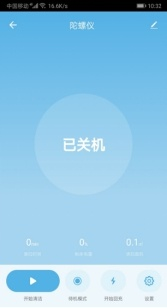

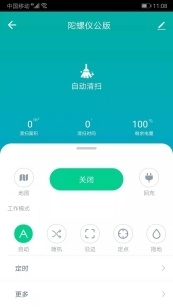

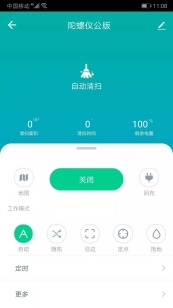

惯导型扫地机

Sweeper product program introductionSweeper product program introductionSweeper product program introduction

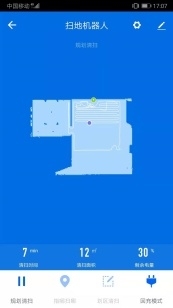

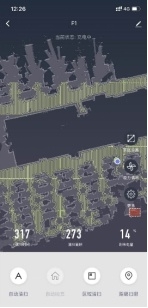

激光型扫地机

Sweeper product program introductionSweeper product program introductionSweeper product program introduction

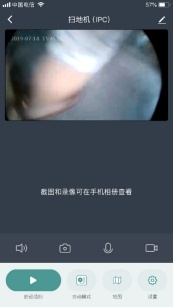

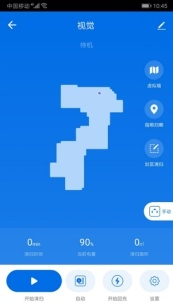

视觉及IPC型扫地机

Sweeper product program introductionSweeper product program introduction

地图部分说明

数据通道

  1. 提供增量和全量两种数据通道:

    • 增量通道:机器端单包数据增量式上报,APP端全量获取并实时接收,适用于惯导型扫地机;

    • 全量通道:机器端累积数据一次性上报,实时通知,APP端全量获取,适用于激光型扫地机地图数据上报。

  2. 数据上报和存储支持国内外部署;

  3. 数据传输频率可实现1Hz频率上报和更新;

地图显示

地图大小

  • 惯导型扫地机可支持255x255, 500x500, 800x800等分辨率大小,具体由机器端决定,APP端适配;

  • 激光型扫地机地图大小不做限制,由机器实时上报,机器端上报精度通常为0.05m,对应APP端为1个像素单元。路径点精度通常设定为0.1个像素。

地图编辑

  • 支持虚拟墙(两点直线方式)、禁区(矩形方式)、区域(矩形方式)等编辑功能,支持区域自定义名称、区域旋转、长度显示、颜色配色等;

  • 支持非法禁区的预警提示;

地图管理

  • 机器地图云端存储,支持云端地图数据下发至机器,实现切图切换(机器配合);

路径优化

  • 支持扫地机方向显示;(需机器端配合)

  • 支持转场路径隐藏,仅显示清扫路径;(需机器配合)

  • 支持清扫路径圆滑处理;

Sweeping machine docking development process

准备工作

在涂鸦IoT平台,注册开发者账号,开启产品智能化。

为了使用日志查询、权限分享等相关功能,请开通企业版权限。

IoT平台链接:https://iot.tuya.com。

流程概述

Step1 - 产品定义:在IoT平台定义产品的具体功能,核心是数据传输内容及格式;

Step2 - 界面配置:根据产品特点,选择和配置个性化的UI,核心是风格、颜色、图标等;

Step3 - 硬件选型:根据产品PCB的特点及要求,选择适配的WiFi通讯模组;

Step4 - MCU开发:对MCU控制程序进行适配开发,核心是配网、数据交互、地图传输等;

Step5 - APP构建:构建具有厂商特点的APP,核心是LOGO、欢迎页、设备页等;

Step6 - 运营管理:配置APP界面多国语言、申请开通智能音箱、设备OTA升级等核心操作;

具体操作

产品定义

新建产品

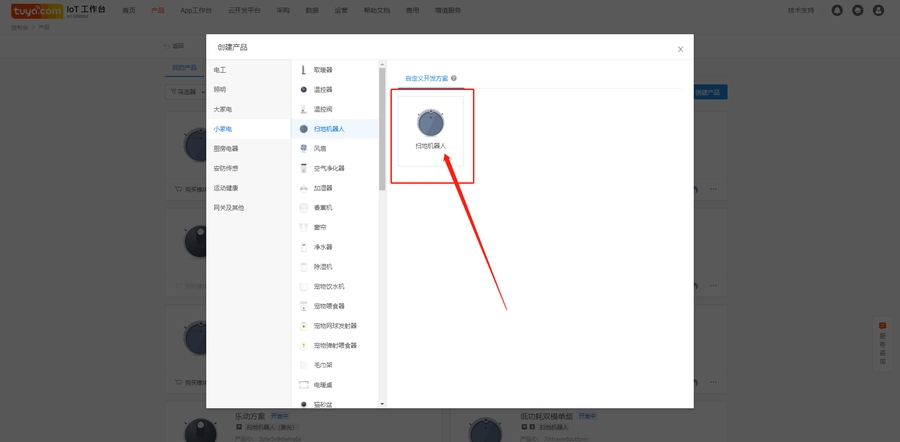

在涂鸦IoT平台创建产品,选择【小家电】-【扫地机器人】,点击“创建产品”即可开始创建产品。

Sweeping machine docking development processSweeping machine docking development process相关说明:

  1. 产品名称:实际设备的默认名,将显示在APP中设备页;

  2. 通讯类型:硬件连接涂鸦云的方式,目前支持Wifi方式;

功能定义

如何定义DP

涂鸦平台将设备与云端传输的数据,抽象成不同类型的DP,在定义DP时,可根据机器功能,分类成不同的DP点,用于控制和显示。

为满足不同开发需求,涂鸦平台提供标准化功能和自定义功能:

  • 标准功能:针对常规扫地机功能的标准化,与IoT平台提供的APP面板相对应,用于快速开发;

  • 自定义功能:自定义扫地机的附加功能项,用于扩展机器功能;

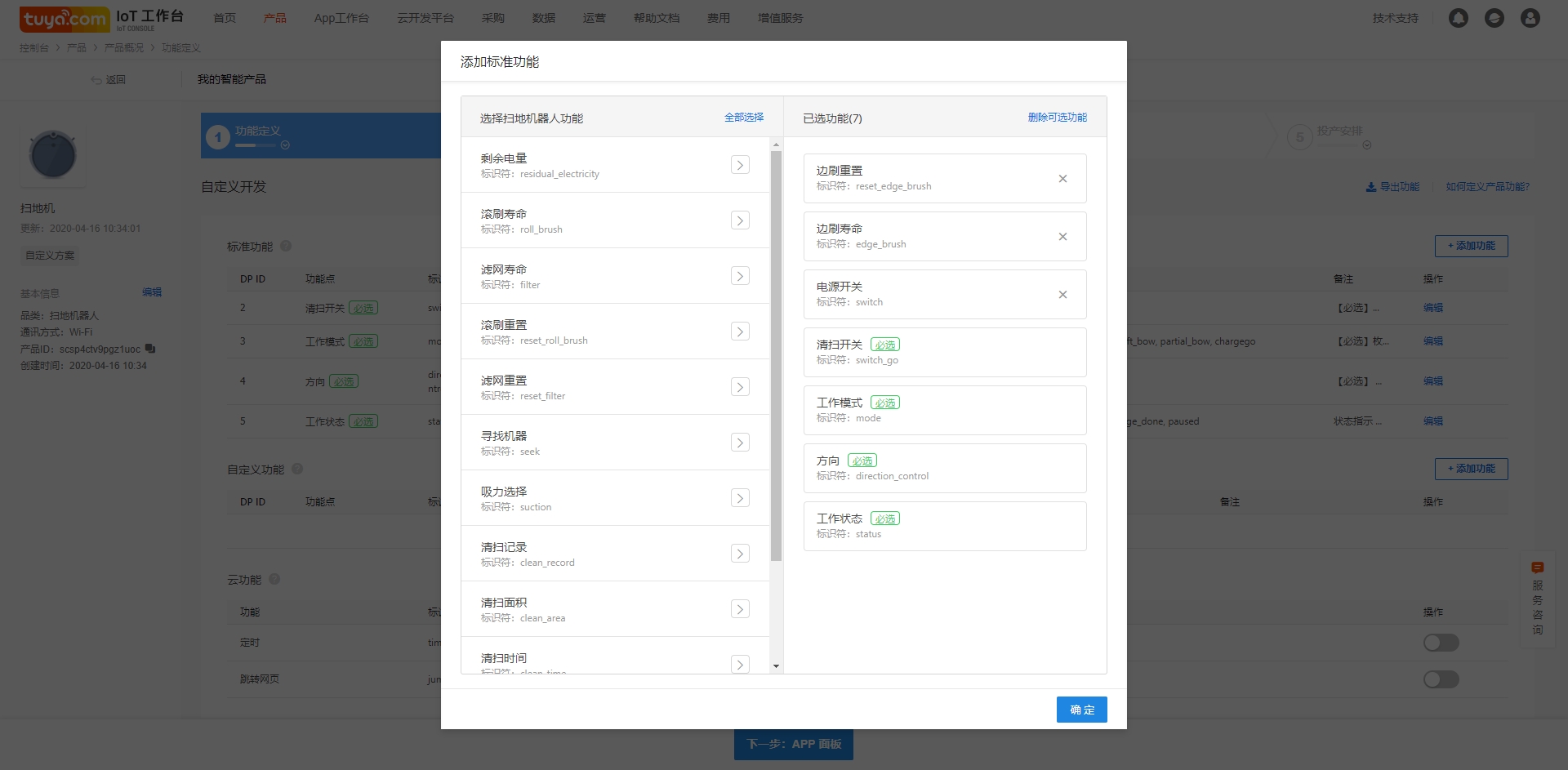

标准化功能

标准功能涵盖清扫开关、清扫状态等功能点。同时,枚举型功能允许用户新增类型,如清扫模式,工作状态,错误码等,新增后,APP设备控制页会同步更新。

Sweeping machine docking development process

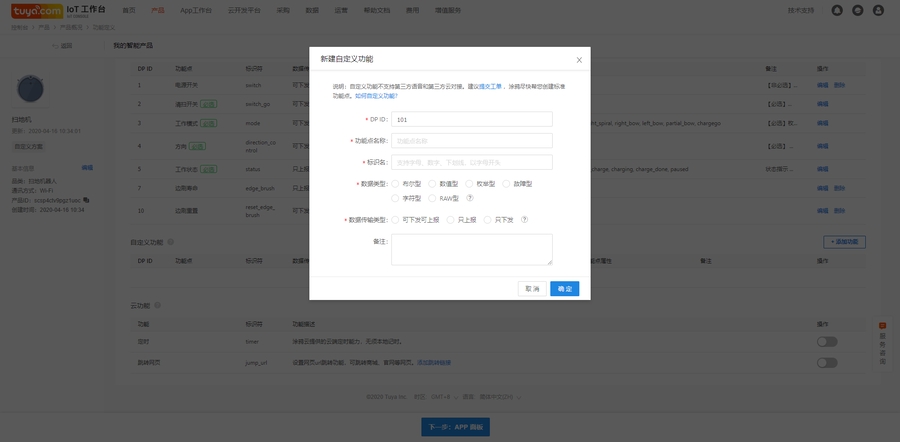

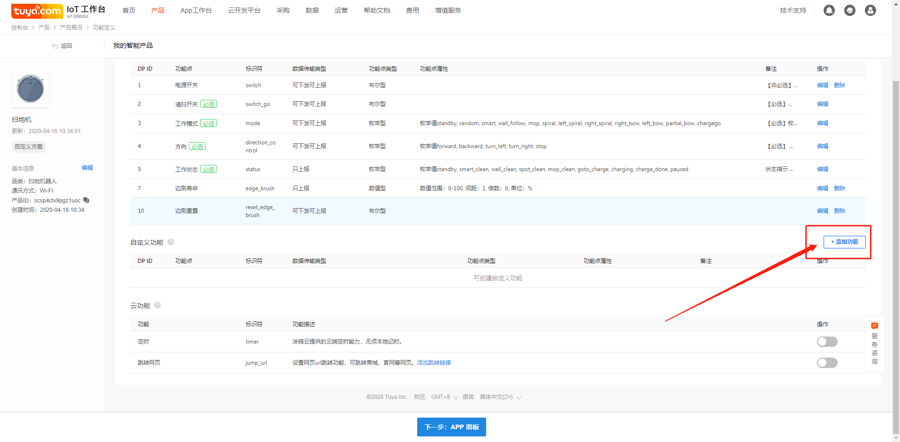

自定义功能

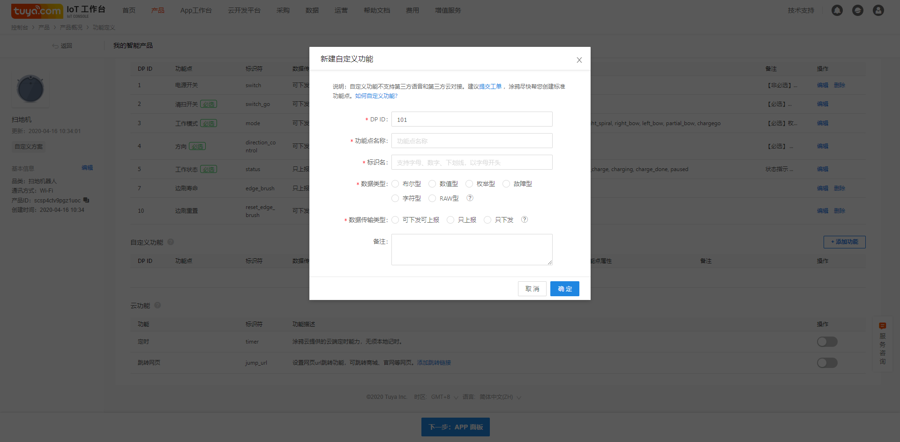

对于机器的扩展功能,可在“自定义功能”中进行新增,新增后,在APP的设备控制界面的设置页中会生成相应的控制项。

IoT平台提供布尔、数值、枚举、字符、故障、raw等数据类型,支持上下行。

详细介绍参考:https://docs.tuya.com/cn/product/function.html。

Sweeping machine docking development processSweeping machine docking development process

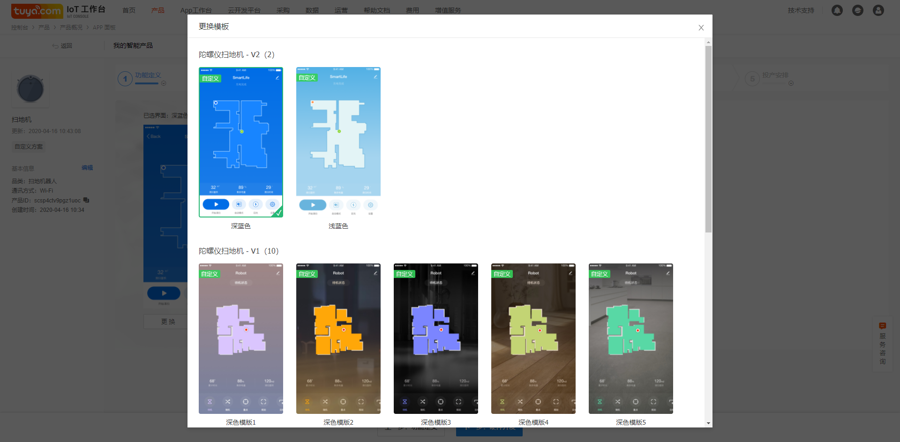

界面配置

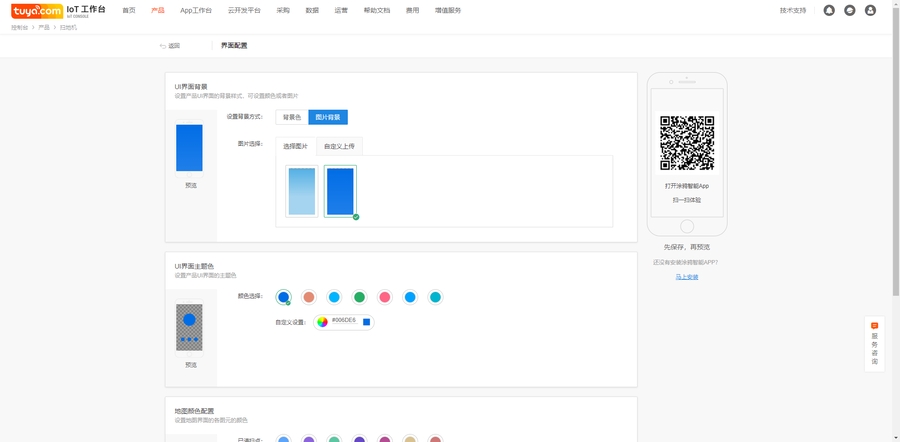

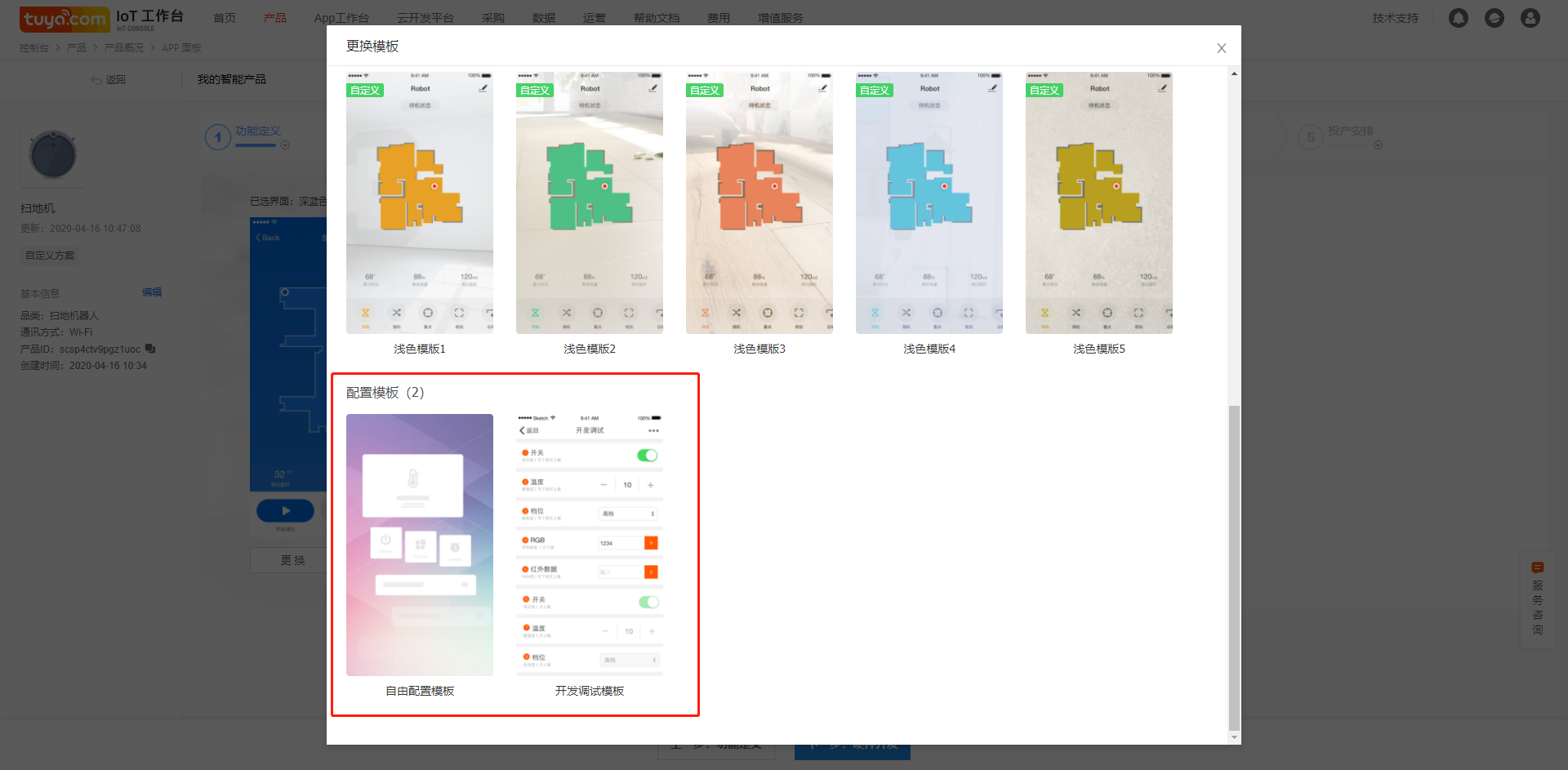

产品定义后,可以选择不同风格的面板(设备控制页),作为扫地机的交互页面。在IoT平台,提供公版面板、自定义面板、自由配置面板,以及开发调试面板,供用户选择。

公版面板:样式与交互固定,与【标准功能】对应,支持背景、颜色等内容的配置,用于产品量产。

自由配置面板:支持自由设置页面控件及样式,用于自定义产品;

调试面板:以开关选项方式显示机器端数据,用于开发阶段调试;

Sweeping machine docking development processSweeping machine docking development process

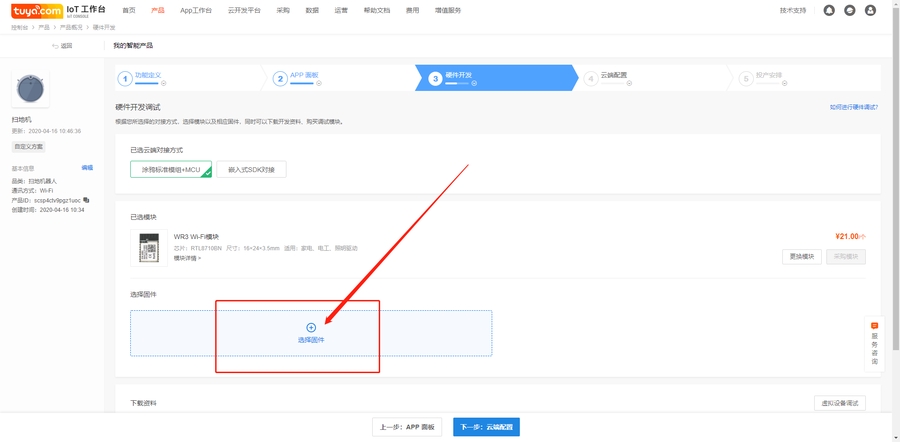

模组选型

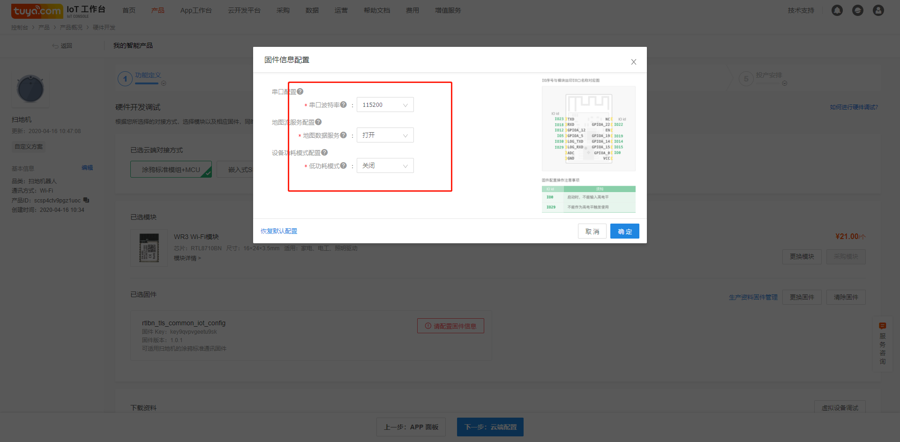

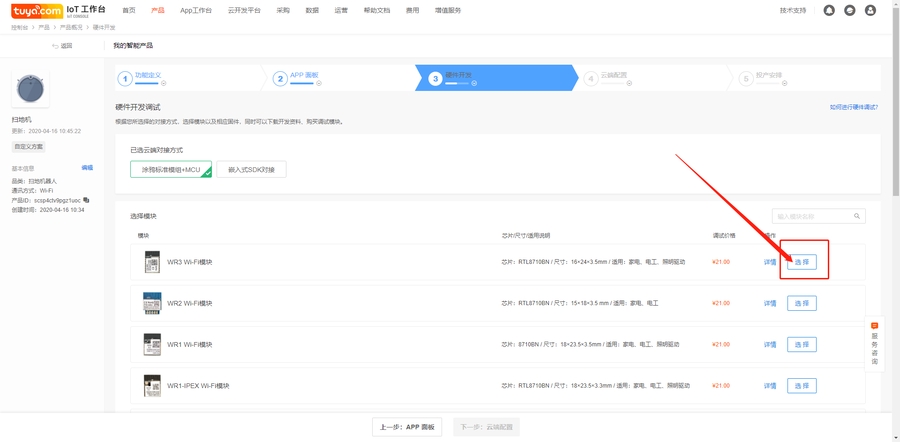

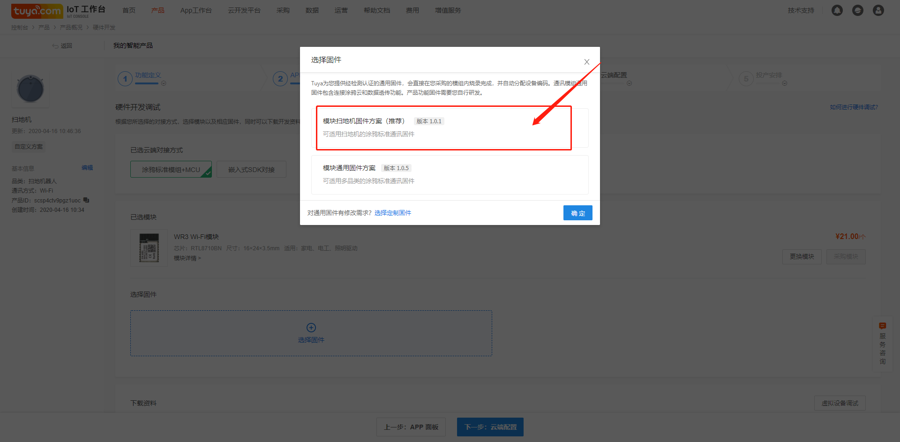

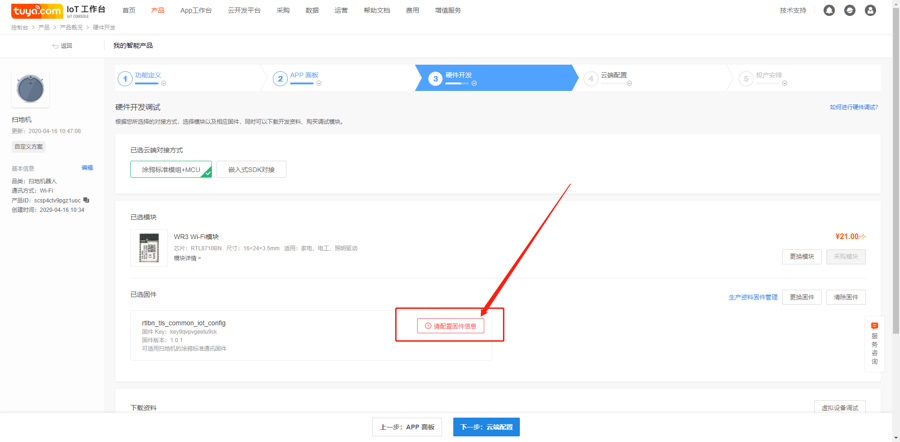

扫地机电控,主板通过云模组,与涂鸦云和APP进行通讯连接。在产品新建后,选择适用的云模组,并根据主板、云模组的接口电路及产品要求,完成硬件电路的开发。

Sweeping machine docking development processSweeping machine docking development processSweeping machine docking development processSweeping machine docking development processSweeping machine docking development process

目前,惯导型扫地机产品可供选用的是WR3 WIFI模组,模组详细说明,请参考:https://docs.tuya.com/cn/hardware/WiFi-module/wifi-wr3-module.html。

MCU开发

MCU程序开发

云模组通过串口通讯方式与MCU对接,MCU端根据【产品定义】步骤中定义的功能DP,实现机器数据与云端的交互。MCU开发过程主要涉及协议的解析、数据的上报与接收、地图数据的上报等。

MCU开发,有两种方式可选择:

1)串口协议方式

MCU根据串口协议,自行组包和解包,实现数据的上报和执行;

2)SDK方式

移植IoT平台封装好的SDK接口文件,MCU直接调用相关函数,实现数据的上报和执行。 开发详情,请参考:https://docs.tuya.com/cn/product/mcu-dev.html。

机器功能调试

在产品开发的验证和调试阶段,为了验证技术方案、或APP面板的功能,可采用IoT平台提供的调试助手及调试面板,实现APP端和机器端的数据通讯,辅助开发过程的开发调试。

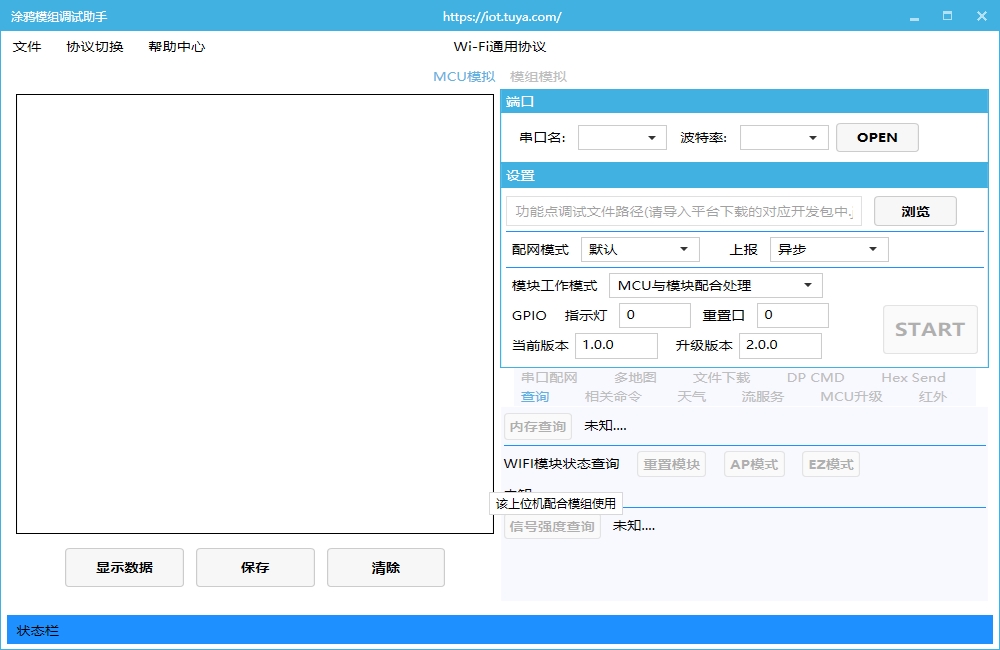

仿真助手

涂鸦云仿真助手,PC机与云模组通过串口连接,模拟MCU收发机器功能DP数据,可在APP端实时体验交互效果。

适用于在MCU程序开发前,对所定义的产品功能进行验证,以及调试过中数据有效性的验证。

Sweeping machine docking development process

仿真助手使用详情,请参考:https://docs.tuya.com/cn/mcu/cloud_debug_assistant.html。

面板调试

在设备配网功能调试完成后,可以通过APP对扫地机进行配网,在APP上对扫地机进行相关操作,验证指令收发,APP显示、机器执行等是否正确。

同时,MCU在开发前期,可以借助调试面板功能,单独调试某个DP的逻辑是否正确。

调试面板只保留数据收发操作,不含交互逻辑,可以在【界面配置】环节选择,适用于开发过程的调试。

Sweeping machine docking development process

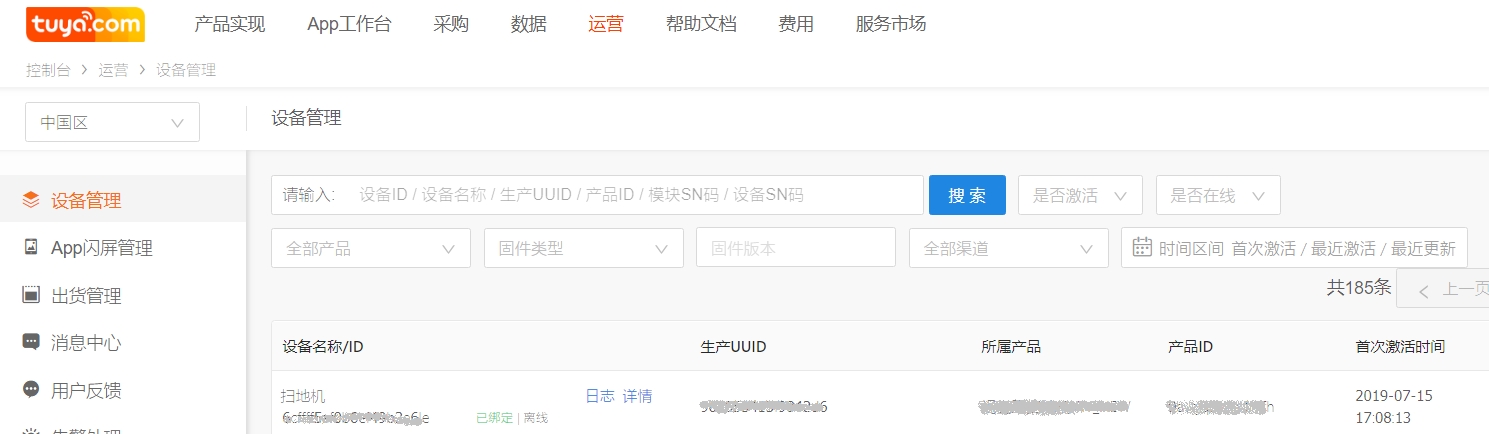

日志查询

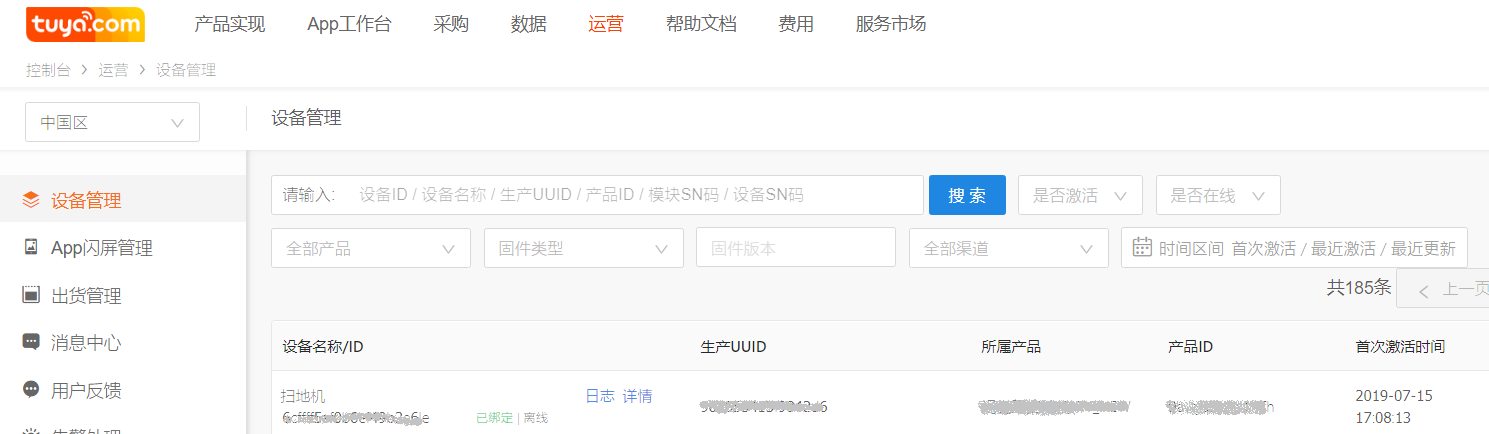

开通调试过程中,会遇到DP数据收发过程查询的需求。IoT平台提供日志查询功能,可以查看扫地机MCU与APP间的数据通讯情况,适用于异常情况下,排查各端的操作情况。

Sweeping machine docking development process

【说明】日志查询功能,需要开通“企业版”账户权限,并在运营平台操作。

APP构建

当机器功能开发完成后,将涉及自有品牌APP的构建。涂鸦平台提供在线OEM APP的功能。

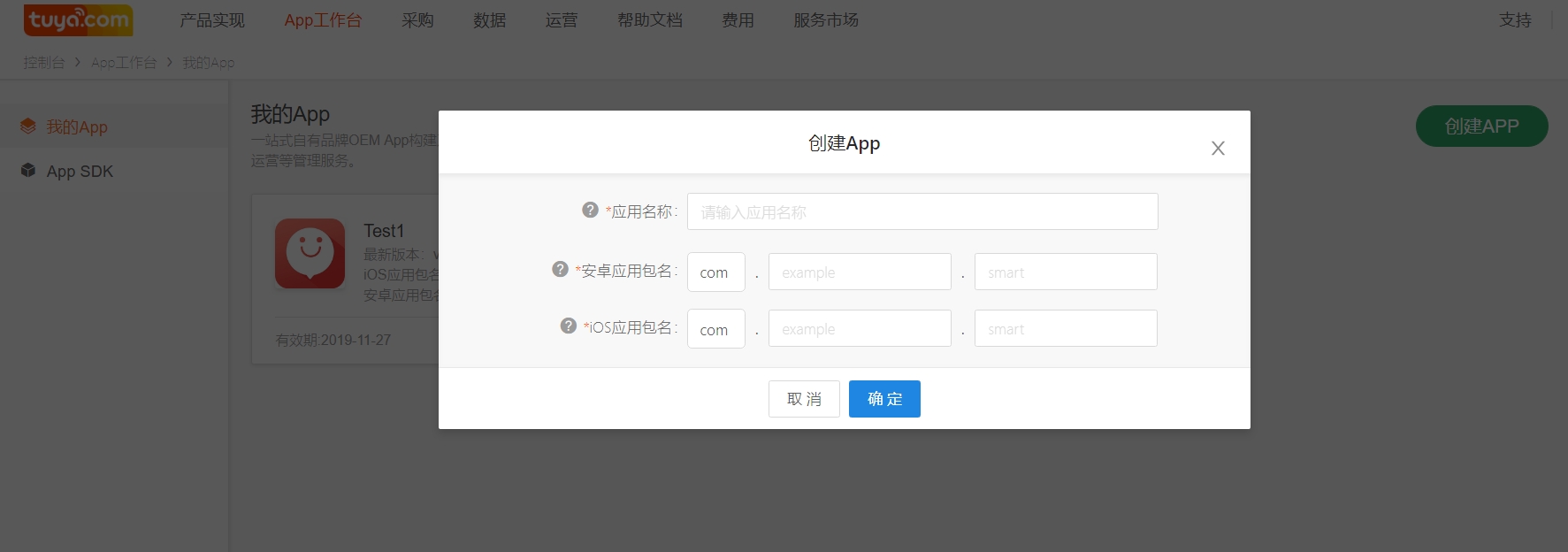

在IoT的【APP工作台】,可配置APP名称、LOG、配网文案、产品图标等信息,生成具备厂商标识信息和个性化的OEM APP。

Sweeping machine docking development process

详细操作请参考:https://docs.tuya.com/zh/iot/app-development/oem-app/app-autobuilding/appautobuilding

相关配置

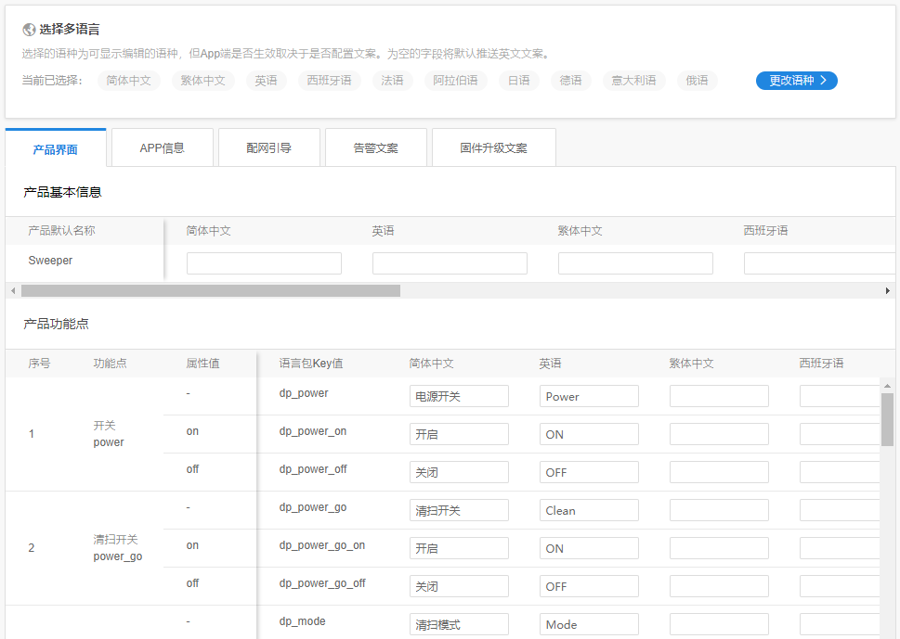

多语言配置

当产品目标市场是海外区域时,需要将APP界面的语言调整成相应区域的语种,目前可支持大部分国家和地区。

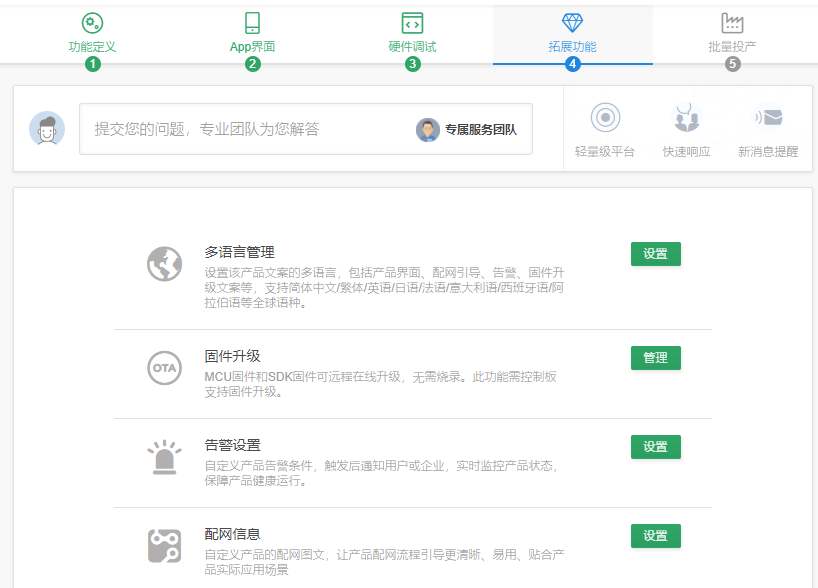

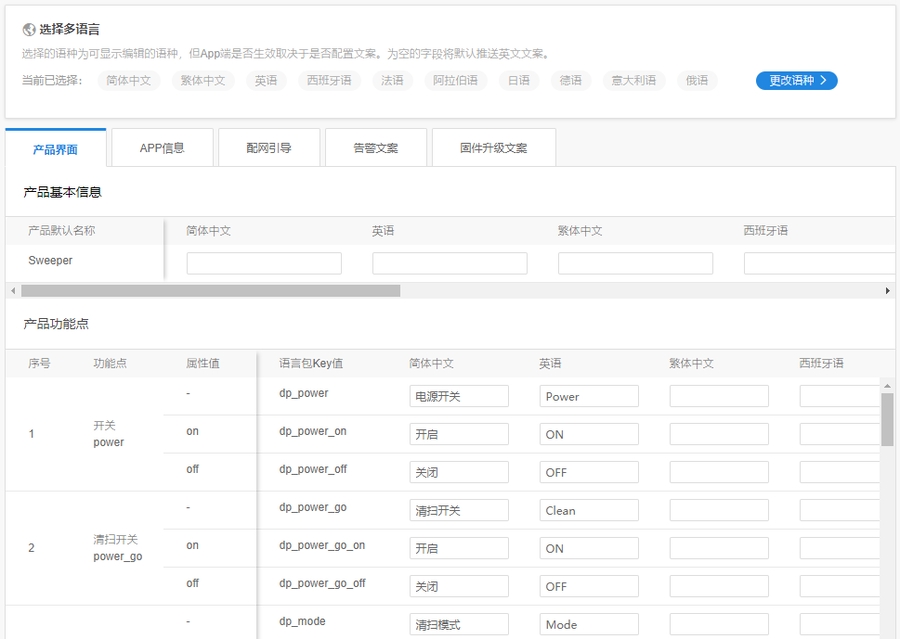

在IoT平台“拓展功能”的“多语言配置”,可对设置功能点进行多语言编辑,完成编辑后。当手机调整系统语言后,APP界面语言也随之调整。

Sweeping machine docking development processSweeping machine docking development process

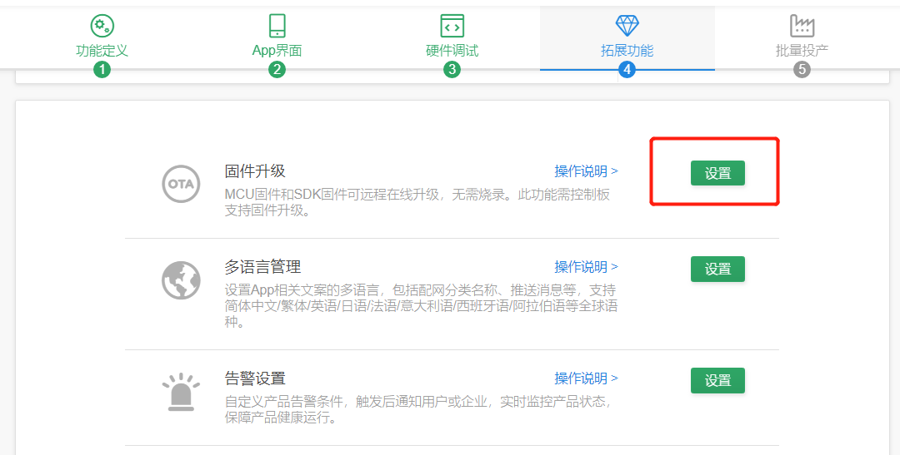

OTA升级

为了满足机器功能升级,平台支持MCU OTA功能。

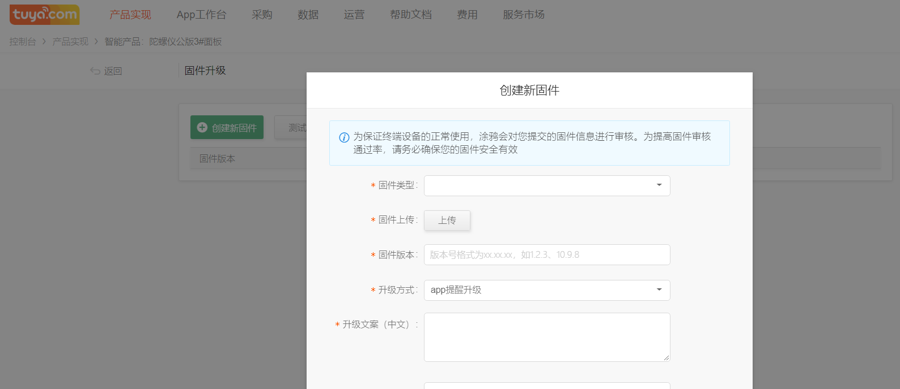

在IoT平台“拓展功能”的“固件升级”,可以自定义上传MCU固件,固件版本、升级信息等都支持自定义管理。

Sweeping machine docking development processSweeping machine docking development process
